BP4系列頻敏變阻器

概述：
? ? ? BP4系列頻敏變阻器適用于三相交流50HZ，容量14至1000kW的繞線型電動機，接于電動機轉子回路中，作為偶爾起動用。本系列頻敏變阻器分輕載起動和重載起動兩種，輕載起動型用于空壓機、冷凍機、機床、抽風機等，重載起動型用于球磨機、破碎機、皮帶機等。

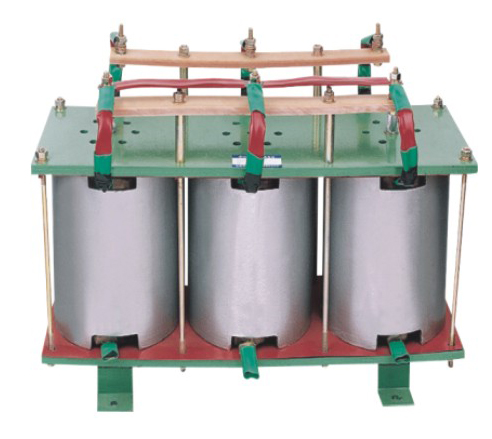

? ? ? BP4頻敏變阻器是一個損耗很大的電抗器，其鐵芯柱采用厚鋼管，軛鐵采用厚鋼板組成骨架作為導磁及感應產生渦流的機構，鋼管外裝有線圈，即輕載起動頻敏變阻器。對重載起動頻敏變阻器在線圈外加套鋁管，鋁管即為二次短路線圈，它具有提高功率因數和增大起動轉矩的作用。

型號及意義：

性能：

性能	輕載	中載	重載	滿載
負載系數	0.4	0.7	0.85	1.0
起動電流/額定電流	1.6	2.0	2.5	2.5
起動力矩/額定力矩	0.5	0.8	1.0	1.2
允許連續起動時間	60	90	90	90

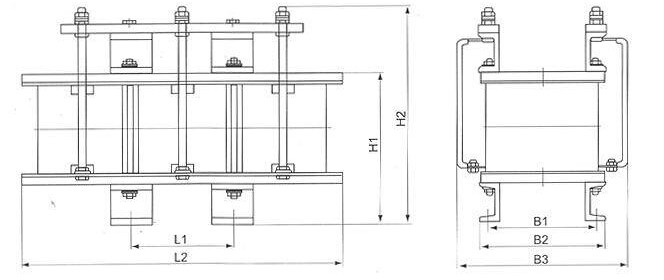

外形及安裝尺寸:

鐵芯編號?排數?代?號	1#	2#	3#	4#	5#	6#	7#	8#	9#	10#	11#	12#	13#
L1	128	144	144	160	160	186	186	202	202	239	239	271	271
L2	387	435	435	485	485	558	558	610	610	717	717	818	818
H1	173	173	204	204	233	233	263	293	333	333	393	393	463
H2	263	263	294	294	323	323	353	423	453	453	512	513	583
B1	89	105	105	136	136	136	139	157	157	196	196	233	233
B2	126	142	142	165	165	165	182	200	200	239	239	276	276
B3	286	302	302	325	325	325	342	360	360	399	399	436	436

起動性能：
a）負載系數為0.7-1.0
b）起動力矩倍數為1.2
c）起動電流與切除電流之比，小于2.5倍額定電流
d）允許連續起動三次，但總起動時間不得超過90秒

安裝、使用和調整：
（一）安裝
（1）安裝時應牢固地固定在基座上，當基座為鐵磁性物質時應在中間墊放10mm以上非磁性墊片，以防影響頻敏變阻器的特性；
（2）連接線應按電動機轉子額定電流選用相應截面的電纜線；
（3）試車前，應先對地測量絕緣電阻，如其值小于1MΩ時，則須先進行烘干處理方可使用。
（二）使用和調整
（1）電動機剛合閘說跳砸；起動電流太大，起動太快，對機械的沖擊過大，可改用較多匝數的抽頭。如繞組有幾組（幾臺）并聯，可拆掉一組，甚至改為串聯。
（2）合閘后電機不起動，起動電流太小，或雖起動，但穩定轉速不高，可調整線圈抽頭，改用較小匝數抽頭；如繞組有幾組串聯，可拆掉一組，甚至改為串聯，或把繞組由Y接法改為Δ接法。
（3）BP4頻敏變阻器抽頭為：零點、20%、90%、100%，出廠時接線接90%抽頭。
